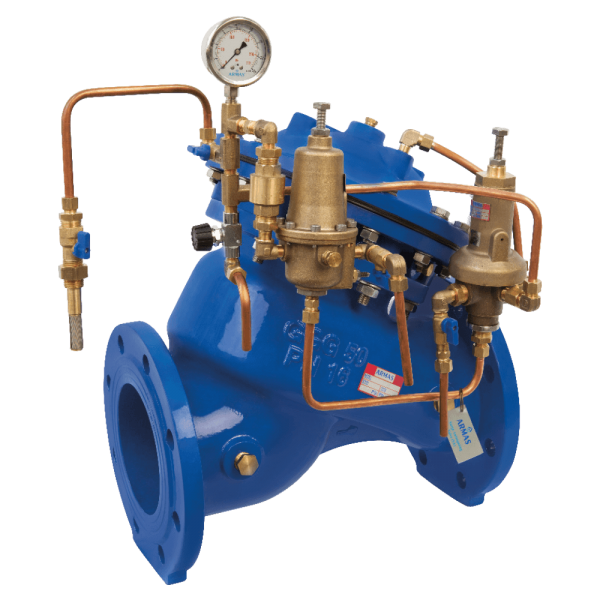

Válvula de anticipación de sobretensión SA serie 800
S/20.00
La válvula de control de anticipación de sobretensiones del modelo “SA” de Armaş es la válvula de control de seguridad diseñada para proteger el sistema en una línea de elevación de la red de suministro de agua relativamente más larga amortiguando las ondas de energía formadas por interrupciones de energía en los sistemas de bombeo y liberando martillos hidráulicos causados por cambios repentinos Caudal de agua a la atmósfera automática y rápidamente. La válvula se abre rápidamente detectando una onda de presión disminuida previamente por medio del tubo de señal de presión que poseía. Cuando la presión de la línea alcanzó el nivel normal, se cierra lenta y automáticamente como completamente sellado.
Componentes del sistema de control
1 – Piloto de la válvula de baja presión
2 – Piloto de la válvula de alta presión
3 – Válvulas de bola
4 – Filtros en línea
5 – Indicador de presión
6 – Válvula de aguja
Información del pedido
La válvula será una válvula de control hidráulica automática de cierre de disco accionada por diafragma que funciona con la presión de la línea. El actuador de diafragma de doble cámara ofrece una apertura / cierre más rápido y sin impacto gracias al diseño de la válvula de cierre de disco y evita el bloqueo al mostrar menos sensibilidad contra sustancias sólidas dentro del fluido.
La válvula de protección contra sobretensiones se monta en la red en la configuración TE.
Dado que la función de la válvula es liberar presión, el diámetro de la válvula puede seleccionarse como igual o más cercano al tamaño del diámetro de la tubería principal. El diámetro de la válvula se debe seleccionar como más pequeño que el diámetro de la tubería principal. La siguiente fórmula empírica se puede usar para determinar el diámetro de la válvula de control de alivio de presión rápida. Dónde;
D = Diámetro de la válvula de anticipación de sobretensión (mm)
Q = Velocidad de flujo del sistema (m3 / h)
Hm = Presión de operación del sistema (medidor → 1 bar ≈ 10 metros) El
tiempo de cierre de la válvula es proporcional a la longitud del tubo. A medida que aumenta la longitud de la tubería del sistema, se debe aumentar el tiempo de cierre de la válvula.
Por favor envíe la siguiente información a nuestro departamento de ventas mientras hace el pedido.
Caudal máximo: m3 / h
Presión máxima de red / línea: bar
Tamaño de la línea principal: mm
Tipo de conexión de válvula: —
Presión máxima de la bomba: bar
Longitud de la tubería principal: m

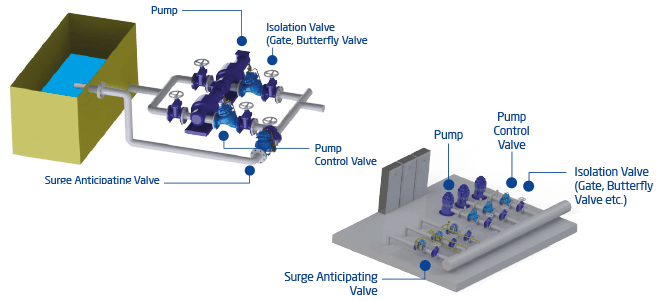

Aplicación típica
Las válvulas de anticipación de sobretensiones Armaş protegen la tubería contra los impactos debidos al golpe de ariete y el apagado inesperado de la bomba.
